يعتبر دليل المقاسات القياسية للبراغي والصواميل من العناصر الأساسية التي تساهم في ضمان أداء متميز ومستدام للأنظمة الهندسية والتطبيقات الصناعية. قد يبدو الأمر بسيطًا في البداية، ولكن اختيار المقاس المناسب للبراغي والصواميل يلعب دورًا كبيرًا في ضمان قوة الربط واستقرار الهيكل الذي يعتمد عليها. من هنا، تصبح المعرفة الدقيقة بالمقاسات أمرًا بالغ الأهمية، سواء كنت مهندسًا أو تقنيًا أو حتى مهتمًا بتطبيقات صناعية مختلفة.
ثبات العربية، الشركة الرائدة في توفير حلول عالية الجودة للمعدات الصناعية، تفخر بتقديم مقاسات قياسية دقيقة للبراغي والصواميل تضمن لك الأمان والجودة في مختلف الاستخدامات. مع التزامها بتوفير منتجات موثوقة ومتوافقة مع المعايير العالمية، تعد ثبات العربية الوجهة المثالية لك للحصول على المقاسات القياسية التي تضمن أداءً متميزًا واستدامة في كل مشروع تقوم به.
من خلال هذا الدليل، سنأخذك في جولة لتفهم المقاسات القياسية المختلفة للبراغي والصواميل وكيفية اختيار الأنسب لمشاريعك الهندسية والصناعية، مع تسليط الضوء على المعايير العالمية التي تتبعها شركة ثبات العربية في تصنيع هذه المنتجات.
ما هو دليل المقاسات القياسية للبراغي والصواميل ؟
المقاسات القياسية للبراغي والصواميل تشمل عدة عناصر أساسية مثل القطر، طول البرغي، خطوة الخيط (Pitch)، ونظام الخيط، حيث يعتبر كل عنصر منها حاسمًا في تحديد كيفية استخدام البراغي والصواميل في التطبيقات المختلفة. يتطلب كل تطبيق صناعي أو هندسي مقاسات دقيقة لضمان أداء محسن وأمان أكثر. على سبيل المثال، خطوة الخيط تُحدد المسافة بين كل لولب والآخر، مما يؤثر بشكل كبير على قوة التثبيت. كما أن نظام الخيط يختلف بين النظام المتري والنظام الإمبراطوري، وهما الأكثر استخدامًا في العالم.
الأنظمة المختلفة للمقاسات
النظام المتري (Metric) هو الأكثر شيوعًا في التطبيقات الصناعية الحديثة، حيث يُستخدم في معظم الدول حول العالم، ويعتمد على النظام المتري للأبعاد. بالمقابل، لا يزال النظام الإنش/الأمبراطوري (Imperial) مستخدمًا في بعض القطاعات، خصوصًا في الولايات المتحدة. من المهم معرفة الفرق بين النظامين لتجنب الأخطاء في اختيار المقاسات. على سبيل المثال، في النظام المتري، قد تجد مقاسات مثل M6 أو M10، بينما في النظام الإنش، قد تستخدم المقاسات مثل 1/4 بوصة أو 3/8 بوصة. هذه الفروق تتطلب دقة عند اختيار البراغي والصواميل وفقًا لاحتياجات المشروع.
دليل المقاسات القياسية للبراغي والصواميل
في دليل المقاسات القياسية للبراغي والصواميل سنتعرف على كيفية قراءة المقاسات القياسية للبراغي والصواميل، وهي من الأدوات الأساسية في العديد من الصناعات. فاختيار المقاس الصحيح لا يضمن فقط قوة التثبيت، بل يحسن أيضًا من أداء الأنظمة الميكانيكية والهياكل التي تعتمد عليها.

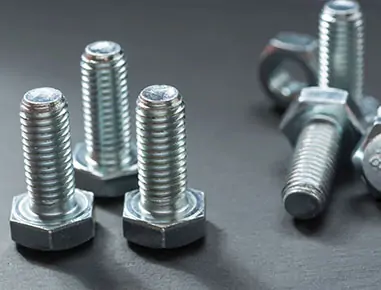

تفسير أبعاد البراغي
عند النظر إلى رمز المقاس مثل “M8 × 1.25 × 30″، نجد أن هذا الرمز يحدد ثلاثة أبعاد أساسية: القطر، خطوة الخيط، وطول البرغي. الرقم “M8” يشير إلى قطر البرغي الذي يبلغ 8 مم، بينما “1.25” هو خطوة الخيط، أي المسافة بين كل لولب والآخر على الخيط، وأخيرًا “30” هو طول البرغي بالملم. من المهم معرفة أن خطوة الخيط تؤثر بشكل كبير على قوة التثبيت، فكلما كانت خطوة الخيط أصغر، كانت قوة الربط أعلى، لأن المسافة بين كل لولب ستكون أقل، مما يزيد من التماسك.

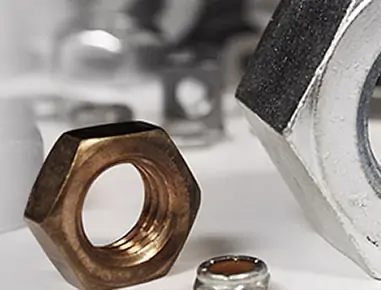

تفسير أبعاد الصواميل في دليل المقاسات القياسية للبراغي والصواميل
عند تحديد أبعاد الصواميل، يكون القطر الداخلي للصمولة هو العامل الرئيسي الذي يجب مراعاته لتناسب البرغي بشكل صحيح. على سبيل المثال، إذا كان لديك برغي “M8″، يجب أن تختار صمولة ذات قطر داخلي يتناسب مع نفس القياس (8 مم). يوجد العديد من أنواع الصواميل، مثل الصواميل السداسية، المربعة، وصواميل اللّحام، التي تختلف في شكلها واستخداماتها ولكن تظل المقاسات الداخلية متوافقة مع أبعاد البراغي.
دليل المقاسات القياسية للبراغي والصواميل بالأرقام
يعد دليل المقاسات القياسية للبراغي والصواميل أداة أساسية لضمان توافق الأجزاء في الأنظمة الميكانيكية والصناعية. يساعد هذا الدليل في تسهيل اختيار المقاسات المناسبة للبراغي والصواميل في العديد من التطبيقات الهندسية والصناعية.
جدول مقاسات البراغي المتري
البراغي المتري تأتي في مجموعة واسعة من الأقطار التي تختلف حسب الاستخدامات. على سبيل المثال:
- M3: قطر 3 مم، يُستخدم في التطبيقات الدقيقة مثل الأجهزة الإلكترونية.
- M4: قطر 4 مم، يُستخدم في أنظمة التوصيل الكهربائي أو الأثاث الخفيف.
- M5: قطر 5 مم، يُستخدم في المعدات الصناعية الصغيرة.
- M6: قطر 6 مم، شائع في التطبيقات العامة مثل السيارات والأثاث المعدني.
كل من هذه المقاسات تأتي مع خطوات خيط محددة تتراوح من 0.5 مم إلى 1.0 مم اعتمادًا على نوع التطبيق. تحديد خطوة الخيط الصحيح أمر بالغ الأهمية لأنه يؤثر بشكل مباشر على قوة التثبيت وسهولة الاستخدام.
جدول مقاسات الصواميل المتوافقة
الصواميل تأتي بأنواع مختلفة لتناسب البراغي في العديد من التطبيقات. أشهر أنواع الصواميل هي:
- الصواميل السداسية: تعتبر الأكثر شيوعًا وتستخدم في معظم التطبيقات الصناعية.
- الصواميل المربعة: تُستخدم في الأماكن التي تتطلب تثبيتًا قويًا.
- صواميل اللّحام: تُستخدم في الأماكن التي تتطلب أداءً عاليًا ومقاومة للحرارة.
تختلف الأبعاد الداخلية لهذه الصواميل لتتناسب مع البراغي المختلفة. يجب اختيار الصمولة التي تتوافق تمامًا مع قطر البرغي لضمان أقصى درجات الأمان والمتانة.
دليل المقاسات القياسية للبراغي والصواميل بالمقاسات الإنشية
على الرغم من أن النظام المتري هو الأكثر استخدامًا في معظم التطبيقات الحديثة، إلا أن المقاسات الإنشية ما زالت مستخدمة في بعض المناطق. في النظام الإنش/الأمبراطوري، يتم استخدام أبعاد مثل 1/4 بوصة أو 3/8 بوصة. عادةً ما تكون هذه المقاسات أكبر قليلاً مقارنةً بالمقاسات المتريّة المكافئة، مما يجعلها أكثر ملاءمة لبعض التطبيقات التي تتطلب قوة أكبر أو قدرة على التحمل.
المعايير الدولية للمقاسات
تعتبر المعايير الدولية للمقاسات جزءًا أساسيًا لضمان التوافق بين القطع المختلفة في صناعة البراغي والصواميل، مما يساهم في تحقيق الجودة والأداء المتميز في مختلف الصناعات.
أهم المعايير المتبعة
من أبرز المعايير المتبعة عالميًا في تحديد المقاسات:
- ISO 898: هو المعيار الدولي الذي يحدد المقاسات والأبعاد للثوابت اللولبية مثل البراغي والصواميل، ويشمل معايير قوية لضمان جودة المنتجات.
- ASTM وASME: هي معايير أمريكية تُستخدم لتحديد الأبعاد والخصائص الميكانيكية للبراغي والصواميل، وتساعد في تحديد القوة والمتانة لتناسب التطبيقات المختلفة في الصناعات.
لماذا تعد المعايير مهمة؟
تعتبر المعايير الدولية ضرورية لتحقيق دليل المقاسات القياسية للبراغي والصواميل من خلال توحيد المقاسات بين الموردين والمصنعين في جميع أنحاء العالم. يساهم ذلك في ضمان التوافق بين القطع المختلفة الموردة من قبل جهات متعددة. بدون هذه المعايير، قد تكون هناك صعوبة في إيجاد القطع المتوافقة مع بعضها البعض، مما قد يؤدي إلى مشاكل في الربط والتثبيت ويؤثر على الأداء العام.
كيفية قياس البراغي والصواميل عمليًا
من الضروري أن تتم عملية قياس البراغي والصواميل بدقة لضمان اختيار المقاس المناسب. يساعد هذا في تحقيق قوة تثبيت عالية وموثوقية في الأنظمة الميكانيكية.
الأدوات المستخدمة
لقياس البراغي والصواميل بدقة، يتم استخدام عدة أدوات متخصصة، مثل:
- الشريط بالمليمتر: لقياس الأبعاد الأساسية مثل طول البرغي.
- الكاليبر: يُستخدم لقياس القطر الداخلي والخارجي بدقة عالية.
- مفاتيح المقاسات: تُستخدم بشكل رئيسي لتحديد حجم البرغي أو الصمولة بناءً على النظام المستخدم.
خطوات قياس البرغي
لقياس البرغي، يجب اتباع الخطوات التالية:
- قياس قطر الخيط: باستخدام الكاليبر أو المقياس الدائري لقياس القطر الخارجي للبرغي.
- قياس طول البرغي: يُقاس من أسفل الرأس حتى نهاية البرغي.
- قياس خطوة الخيط: يتم قياس المسافة بين كل لولب وآخر باستخدام مقياس خطوة الخيط.
- قياس عمق الرأس: يُقاس عمق البرغي من قاعدته إلى أعلى الرأس للتأكد من توافقه مع الصمولة.
خطوات قياس الصمولة
لقياس الصمولة، يتم تحديد:
- قطر الخيط الداخلي: باستخدام الكاليبر لقياس قطر الخيط الذي يتناسب مع البرغي.
- ارتفاع الصمولة: يُقاس لتحديد سمك الصمولة ومدى توافقها مع البرغي.
في ختام دليل المقاسات القياسية للبراغي والصواميل، أصبح من الواضح أن اختيار المقاسات الدقيقة له أهمية كبيرة في ضمان الأداء الأمثل والسلامة في جميع التطبيقات الصناعية والهندسية. من خلال اتباع المعايير القياسية واتباع الخطوات الصحيحة لقياس البراغي والصواميل، يمكنك ضمان توفير الوقت والمال من خلال تجنب الأخطاء وضمان التوافق التام بين الأجزاء. إذا كنت تبحث عن حلول متخصصة ومقاسات قياسية دقيقة لبراغيك وصواميلك، فإن ثبات العربية تقدم لك أعلى معايير الجودة والاحترافية في هذا المجال. لا تتردد في زيارة موقعنا ثبات العربية للاطلاع على أحدث المنتجات والجداول القياسية التي تتناسب مع احتياجاتك. تواصل معنا اليوم عبر الواتساب للحصول على استشارات مخصصة ومقاسات دقيقة تلبي كافة متطلبات مشاريعك، فنحن هنا لضمان تحقيق أفضل النتائج لك ولعملك.
